R5441Z 单节保护,电阻采样电流,温度保护
日期:12/28/2018 2:08:56 PM

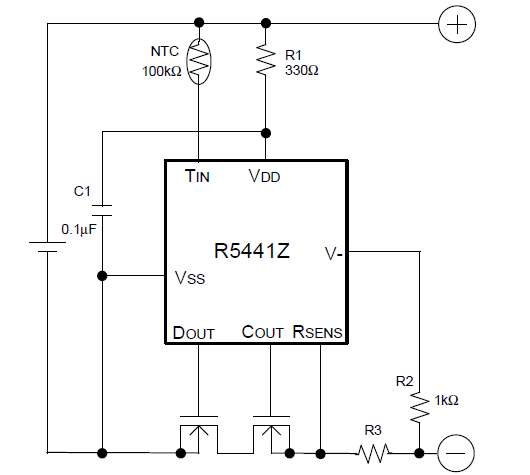

参考电路图:



・高精度电阻采样和温度保护

・检测范围和精度@25℃

    过充保护- VDET1     : ±10mV    ,   4.2 to 4.6V

                                      (Ta=0℃~50℃)

    过放保护- VDET2     : ±2%        ,   2.0V to 3.0V

    放电过流- VDET3     : ±3mV      ,   0.015V  to 0.030V

                                   ±10%       ,   0.031V to 0.050V

                                   ±5mV       ,   0.051V to 0.150V

    充电过流- VDET4     : ±8mV      ,   -0.150V  to -0.015V

    短路保护- Vshort      : ±5mV      ,   0.040V to 0.300V

    温度保护- TDET1,2  : ±3℃        ,   50℃ to 85℃

・输出延时

    - tVdet1      : 1.0s(固定值)

    - tVdet2      : 16ms, 32ms, 128ms(可调整)

    - tVdet3      : 8ms, 16ms, 32ms, 128ms, 256ms, 512ms,

                         1024ms, 3072ms(可调整)

    - tVdet4      : 8ms(固定值)

    - tshort        : 280us

  - tTDET      : 128ms, 256ms, 512ms, 1024ms(可调整)

・可选择功能(金属掩膜选项)

    -0V Charge             允许 / 禁止

・封装    WLCSP-8(1.51mm×0.92mm, thickness=0.28+0.08mm)

温度检测

            TDET1   50℃~85℃ step of 5℃ (可调整)

                          精度 : ±3℃*Note

           迟滞 : 5℃

                          检测延时: 128ms, 256ms, 512ms, 1024ms (可调整)

                          恢复延时: 128ms (固定值)

                          输出控制Pin : Cout

                          当温度上升到TDET1, Cout 输出低电平

     TDET2   50℃~85℃ step of 5℃ (可调整)

                          精度 : ±3℃*Note

                          迟滞: 5℃

                          检测延时: 128ms, 256ms, 512ms, 1024ms (可调整)

                          恢复延时: 128ms (固定值)

                          输出控制Pin : Dout

           当温度上身到TDET2, Dout 输出低电平.

参考规格书:
